HydroPIPE®
HydroPIPE® je program za 2D parametarsko crtanje vodovodne armature i fazonskih komada iz sivog i nodularnog lijeva, a radi pod AutoCAD grafičkim okruženjem. Svi elementi, njih više od 100 komada, točnih su dimenzija po DIN standardu, te su obrađeni po katalozima "Metalske Industrije Varaždin" i "HALBERG". Obuhvaćeni su elementi s prirubnicom i tyton naglavkom, profila od DN40 do DN1800. Nacrtani elementi nisu blokovi već je svaki element posebno isprogramiran što daje potpunu mogućnost obrade elemenata standardnim AutoCAD-ovim naredbama. Također, prave dimenzije elemenata osiguravaju točnost kod projektiranja jer garantiraju da će predviđeni elementi stati u predviđeni prostor.
Osim samog crtanja elemenata omogućeno je i automatsko kotiranje, opis elemenata (tekstualno i numerički), kao i izrada iskaza materijala u aktivnom crtežu, te u ASCII datoteci koja se može obrađivati tekst procesorom ili tabličnim kalkulatorom.
Način crtanja elemenata

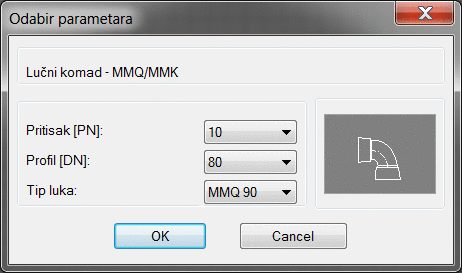

Odabirom željenog elementa iz padajućeg menija otvara se dijalogni prozor za definiranje potrebnih parametara kao što su pritisak, profil, ugradbena dužina i slično. Težina svakog pojedinog elementa kao i njegov DIN pohranjeni su u bazama podataka programa i automatski se, zajedno sa podacima o pritisku, profilu i sl., pridjeljuju osima svakog nacrtanog elementa. Time su svi podaci o pojedinom elementu trajno pohranjeni u .DWG crtežu.
Osi elemenata

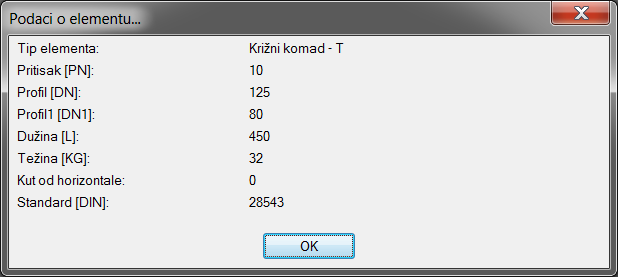

Osi elemenata nose sve potrebne podatke koji su u toku rada sa programom potrebni za automatski opis i kotiranje elemenata kao i za izradu iskaza materijala. Podaci o pojedinom elementu dobivaju se naredbom HLIST koja radi po principu standardne AutoCAD-ove naredbe LIST.
Izrada iskaza materijala

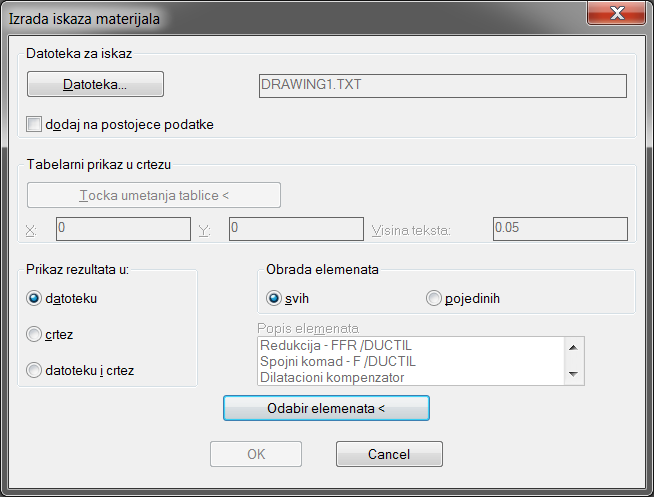

Iskaz materijala program HydroPIPE® izrađuje se automatski uzimajući sve potrebne podatke iz osi selektiranih elemenata. Tablica iskaza materijala može se izraditi u aktivnom crtežu kao i u tekstualnoj datoteci.
Shematski prikaz

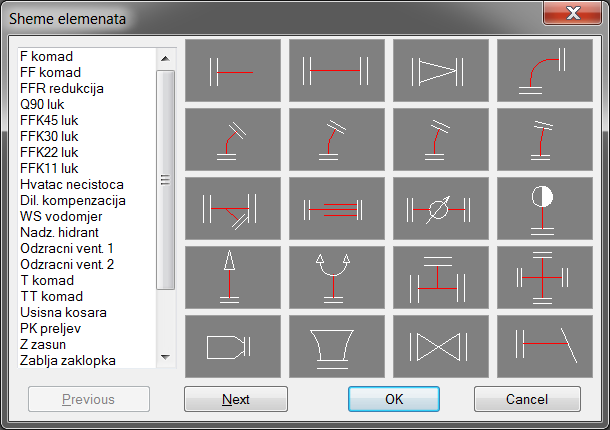

Uz program dolazi i set shematskih prikaza elemenata u obliku AutoCAD blokova. Pomoću njih se jednostavnim slaganjem jednog bloka iza drugog može dobiti shematski prikaz mreže.
